在工程設計和制造領域，CAD數模比對是一項至關重要的技術。它涉及到將計算機輔助設計(CAD)模型與實際制造出的零件或組件進行比較，以確保設計的精確性和產品的一致性。隨著技術的不斷進步，CAD數模比對已成為提高生產效率、降低成本和提升產品質量的關鍵環節。本文將深入探討CAD數模比對的重要性、過程以及它如何幫助企業優化生產流程。

所謂CAD數模對比，基本概念如下：在使用計算機輔助設計CAD軟件設計產品，建立其原始CAD模型并加工成型后，為判斷加工成型后的產品在形狀和尺寸方面是否達到設計要求，需要分析加工成型后的產品和原始CAD模型之間的差別。

數模對比所采用的方法是:首先對產品進行數字化掃描，再根據掃描獲取的數據重建其三維數字化模型，然后與其原始三維CAD模型進行比對分析。目前對產品進行數字化掃描常用的技術有三坐標機測量、超聲波測量和工業ct等。其中工業CT掃描技術能以圖像形式準確反映工件的內外部情況，且不受工件復雜程度的影響，目前已成為檢測復雜產品(特別是含有內腔的產品)的重要手段。

由于工業CT對產品進行掃描時有其獨立的坐標系，導致重建的三維數字化模型坐標系不同于產品原始三維CAD模型的坐標系，在對這兩個模型進行比對分析時，必須首先進行配準。

利用工業CT對產品進行掃描時，需要根據產品的內外結構情況來確定裝夾方式，掃描坐標系不一定與原始CAD模型的坐標系一致，這樣根據掃描數據重建的三維數字化模型與其原始的三維CAD模型常常不會處于同一坐標系中。因此，需要對三維重建模型進行空間變換，使其與CAD模型在空間上對齊。

工業CT三維重建模型一般為立體光刻成型STL格式的表面模型，它通過大量的三角面片擬合實體表面來表現模型的空間特征，為方便配準計算，將CAD模型離散為表面點云模型。

經典的PAC配準方法存在一些缺陷，如計算出的兩模型慣量矩陣的特征向量沒有確定的正負號，導致模型的第二和第三主方向符號不確定，這將對后續旋轉矩陣R的求解產生致命影響形心和質心作為點集的固有特征，在正確配準時，兩點之間的相對位置關系不會隨空間剛體的變換而變化。當配準反向時，點云的形心與質心的相對位置關系與正常情況反向，因此該位置關系便可作為一種是否反向的判斷標準。通過計算點云模型的形心與質心位置關系來判斷是否有反向發生，能夠正確配準的前提為點云模型的形心與質心不重合。由于工業CT自身的貫穿性特點，其掃描的產品大多包含內腔，且不規則，質量在空間上分布不均勻，重建出的點云模型形心與質心一般不重合，適合采用本方法。如果形心與質心重合的產品使用本方法計算時有可能產生錯誤，不屬于本方法適用的范圍。重慶大學段黎明等教授通過對照實驗，發明并驗證了能夠解決PCA方法配準時的反向問題，在完成模型方位正確配準的前提下，能夠?qū)⑴錅?zhǔn)誤差保持在較小范圍，為后續精配準提供較好的初始位置。

以前，工業CT應用于零件與零件之間的比較:可于對兩個被掃描的零件一起進行比較，例如將老的生產零件與新功能零件或與兩個不同制造廠生產的同樣零件進行比較。這樣，就能夠很容易地識別零件變化中的偏差，以減少昂貴的加工處理時間，或用來驗證一個加工工藝。

如今，數模對比也是工業CT新的應用范圍，例如將零件進行工業CT掃描，然后與CAD比較，用于一個被掃描零件與CAD數據之間的比較。這種方法已經顯示出很多優點，尤其是可視化的比對軟件出現后，其分析速度遠遠超過傳統的方法。

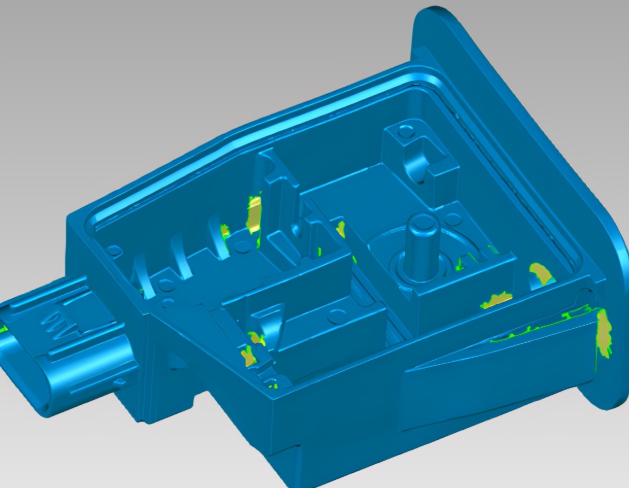

一般來說數模對比是通過工業CT及分析軟件(VGstudio MAX)可以將CT數據與CAD數?；蛘逤T數據進行******擬合，以直觀的顏色編碼對分析的結果進行可視化，不僅可以得到工件整體的偏差，還能得到感興趣區域的具體偏差值。并且可用各種參數規定公差，例如偏差(******、最小、累積偏差)，對于物體型面復雜、內腔結構限制或者材料原因出現無法提取到內部數據信息的光學掃描方法，CT檢測的優勢在于可以對內外部所有結構的進行比對，且不太受材料吸光性等原因的影響。對三維數據的直接處理減少了測量的不確定性, 提升了整體處理時間, 這在連續檢測或在線 CT數據分析中尤為重要。

總結

CAD數模比對是確保產品設計與實際制造一致性的關鍵技術。它不僅有助于提升產品質量，還能優化生產流程，降低成本。隨著技術的不斷進步，CAD數模比對將在智能制造領域發揮越來越重要的作用。企業應重視這一技術的應用，以提高自身的競爭力。
