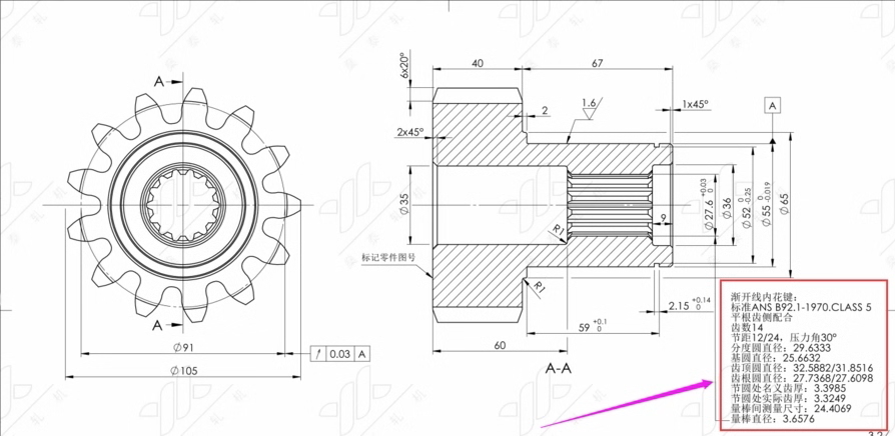

花鍵 花鍵聯接由內花鍵和外花鍵組成。內、外花鍵均為多齒零件，在內圓柱表面上的花鍵為內花鍵，在外圓柱表面上的花鍵為外花鍵。 鍵和花鍵聯接以傳遞扭矩和運動，實現軸上零件的周向固定，廣泛用于軸與齒輪、皮帶輪、飛輪、聯軸器等旋轉零件的聯接。還可用作軸上傳動件的導向，如變速箱中的變速齒輪。 測量難題 作為現代機器上傳送動力的重要零件，花鍵軸需要傳送較大的動力，并且通常是在高速下運轉，所以其質量要求相當嚴格。因此，花鍵軸在制造時的技術測量非常重要。 然而，花鍵的測量并不簡單，更不是一項能快速完成的工作?；ㄦI按齒形可分為矩形花鍵、漸開線花鍵、梯形花鍵和三角形花鍵等，且參數繁多，例如分度圓直徑，基圓直徑，齒頂圓直徑，齒根圓直徑，量棒間測量尺寸，節圓處名義齒厚和實際齒厚等。  # 典型的花鍵參數，圖紙?jiān)从趗g論壇  # 更多花鍵參數，圖紙?jiān)从诎俣戎?/div> 花鍵測量需要用到接觸式量具、量棒、千分尺等傳統測量工具，耗時耗力不說，還引入不少人為因素誤差。

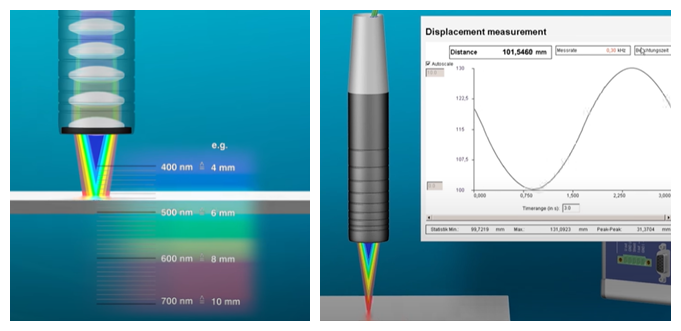

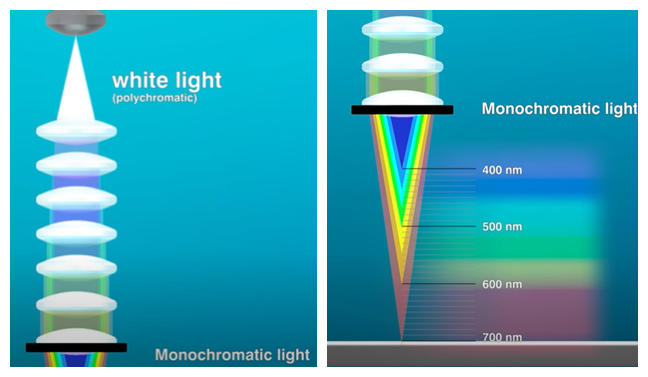

解決辦法 vici vision推出的掃描共聚焦測頭，在8到10秒內即可獲取花鍵的整個輪廓。共聚焦測頭與相機鏡頭共同工作，從外徑開始重建花鍵輪廓。vicivision的此項技術已獲得專利。  掃描共聚焦測頭的測量原理并不復雜，主要是利用激光掃描束通過光柵針孔形成點光源，在樣本的焦平面上逐點掃描，采集點的光信號通過探測針孔到達光電倍增管，再經過信號處理，在計算機監視屏上形成圖像。 對于物鏡焦平面的焦點處發出的光在針孔處可以得到很好的匯聚，可以全部通過針孔被探測器接收。而在焦平面上下位置發出的光在針孔處會產生直徑很大的光斑，對比針孔的直徑大小，則只有極少部分的光可以透過針孔被探測器接收。隨著距離物鏡焦平面的距離越大，樣品所產生的雜散光在針孔處的彌散斑就越大，能透過針孔的能量就越少，因此在探測器上產生的信號就越小，影響也越小。 正由于共焦顯微僅對樣本焦平面成像，有效的避免了衍射光和和散射光的干擾，使得它具有很高的分辨率，并在生物技術和測量技術中獲得了廣泛的應用。   |
|
